接插方式 | 螺纹连接 | 接线方式 | 焊接 |
外壳材料 | 锌基合金（镀镍） | 接插次数 | 500 次 |
绝缘体 | 电木 | 温度范围 | -20℃ ~ +85℃ |
接触体材料 | 铜（镀银 / 金） | 电缆直径 | ≤ φ13.5mm |

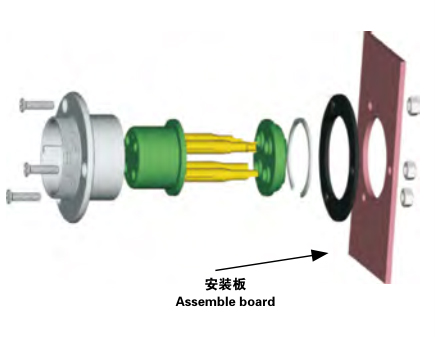

安装方式

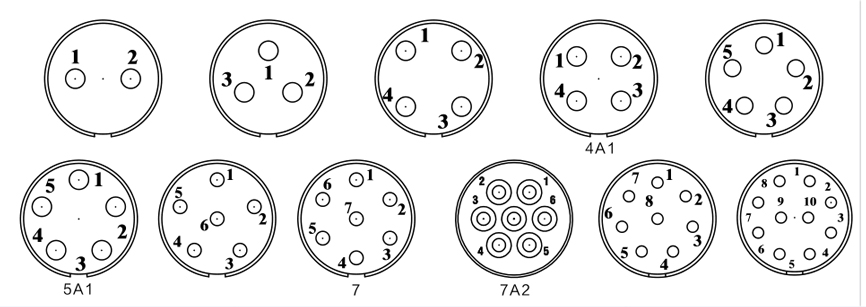

芯 数 | 2 | 3 | 4 | 4M | 5 | 5M | 6 | 7 | 7A2 | 8 |
额定电流 / 电压 | 20A-300V | 20A-300V | 15A-250V | 15A-250V | 10A-250V | 15A-250V | 10A-150V | 10A-150V | 15A-150V | 7A-150V |
工作电压（AC.V）分钟 | 500 | 500 | 400 | 400 | 400 | 400 | 250 | 250 | 400 | 200 |
耐电压（AC.V）分钟 | 2000 | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
绝缘阻抗（MΩ）DC500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
接触阻抗（MΩ）DC1A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 |
焊杯口孔径 φ（mm） | 2.4 | 2.4 | 2.4 | 2.4 | 2 | 2.4 | 2 | 2 | 2.5 | 1.6 |
接触体孔径 φ（mm） | 3.5 | 3.5 | 3.5 | 3.5 | 3 | 3.5 | 2.5 | 2.5 | 3 | 2 |
